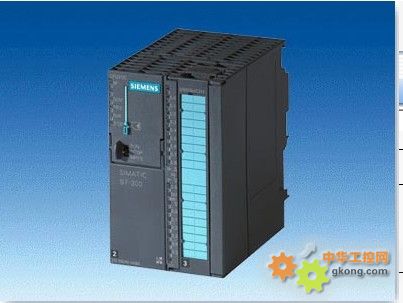

西门子cpu312c

6ES7 312-5BE03-0AB0

西门子CPU312C概述

·         带集成数字量输入和输出的紧凑型CPU

·         用于对处理性能要求严格的小型应用程序

·         带有技术功能

CPU 运行需要 SIMATIC 微存储卡(MMC)

西门子CPU312C设计

CPU 312C 安装有：

·         微处理器
处理器处理每个二进制指令的时间达到 200 - 400 ns。

·         扩展存储器;
与执行相关的程序组件的 32 KB 高速 RAM（相当于约 10 K 指令）可以为用户程序提供足够的空间；
SIMATIC 微型存储卡（最大 4 MB）作为程序的装载存储器，还允许将项目（包括符号和注释）存储在 CPU 中。

·         灵活的扩展能力;
多达 8 个模块，（1排结构）

·         MPI多点接口：
集成的 MPI 接口最多可以同时建立与 S7-300/400 或编程设备、PC、OP 的 6 条连接。在这些连接中，始终为编程器和 OP 分别预留一个连接。通过“全局数据通讯”，MPI可以用来建立最多16个CPU组成的简单网络。

·         内置输入/输出;
10个数字量输入(均可用于报警处理)和6个数字量输出，用于将过程信号连接到 CPU 312C。

西门子CPU312C功能

·         口令保护;
用户程序使用密码保护，可防止非法访问。

·         诊断缓冲;
最后100个故障和中断事件保存在该缓冲区中，供诊断使用。

·         免维护的数据后备;
如果发生断电，则可通过 CPU 将所有保持性数据自动写入到 SIMATIC 微型存储卡（MMC 卡）上，且将在再次通电时保持不变。

可参数化的特性

可以使用 STEP 7 对 S7 的组态、属性以及CPU的响应进行参数设置：

·         MPI多点接口;
定义站地址

·         重启动/循环时间特性；
最大循环时间以及负载限制，以及自检测功能

·         保持范围；
定义具有保持功能的存储位、计数器、定时器和数据块的数量

·         时钟存储器；
设定地址

·         防护等级；
定义程序和数据的访问权限

·         系统诊断；
定义诊断报警的处理和范围

·         集成“计数器”功能

·         集成“频率测量”功能

·         看门狗中断；
周期设定

·         时钟中断;
设定起始日期、起始时间和间隔周期

显示功能与信息功能

·         状态和故障指示；
发光二极管显示，例如，硬件、编程、定时器或I/O出错以及运行模式，如RUN、STOP、Startup。

·         测试功能；
可使用编程器显示程序执行过程中的信号状态，可以不通过用户程序而修改过程变量，以及输出堆栈内容。

·         信息功能；
您可以使用 PG 以纯文本的形式获取 CPU 存储容量和操作模式、主存储器和装载存储器的当前利用率以及当前循环时间和诊断缓冲区内容的相关信息。

集成的通讯功能

·         PG/OP 通讯

·         全局数据通讯

·         S7 基本通讯

·         S7 通讯(只是服务器)

集成功能

·         计数器；
2 个计数器（频率高达 10 kHz），带有用于直接连接 24 V 增量型编码器的定向比较器

·         2通道频率测量；
允许进行频率测量（高达 10 kHz），例如，测量轴速或吞吐量（每个测量周期内的件数）。

·         脉宽调制；
2个输出可直接连接控制阀、执行器、开关设备、加热装置等，例如采样频率为 2.5 kHz。 可设置周期长度并可在运行时修改占空比。

·         报警输入（所有数字量输入）；
报警输入可以检测过程事件，并在最短的时间内触发响应。

西门子CPU312C应用领域

CPU 312C 是一种紧凑型 CPU，用于对处理速度要求很高的小型应用场合。 集成的数字量输入和输出可与过程信号直接连接。

通过集成的与过程相关的功能还可以实现其它应用：

SIEMENS

配套使用的两行文本显示器 TD200  ：6ES7272-0AA30-0YA1
6ES7312-1AE13-0AB0 CPU312，16K内存

四行文本显示器  TD400C  ：6AV6640-0AA00-0XA0

7寸触摸屏 Smart 700  :6AV6648-0AC11-3AX0

10寸触摸屏 Smart 1000 :6AV6648-0AE11-3AX0
串口编程电缆：6ES7901-3CB30-0XA0
USB编程电缆： 6ES7901-3DB30-0XA0
PLC和屏通讯电缆：6ES7901-0BF00-0XA0
